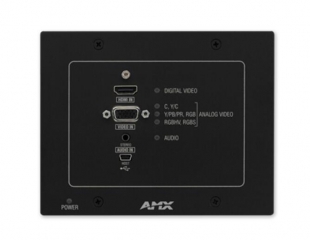

DXLink多格式壁板發射器發送模擬或數字視頻（包括 HDMI/HDCP）連同嵌入音頻或補充性模擬音頻至 Enova DGX 數字媒體切換器、兼容的 Enova DVX 一體化演示切換器或 DXLink 接收器，發送距離為 100 米。發射器通過雙絞線電纜從 Enova DGX、Enova DVX（3155HD、3156HD 或2155HD）、PS-POE-AT-TC 高功率以太網電源供電器或 PDXL-2 雙 DXLink 電源控制器接收 DXLink 電源*，采用多格式模擬端口支持傳統設備，并利用 HDMI 端口支持更新型數字設備。
DXLink多格式壁板發射器可安裝到墻壁或講臺內用以連接來賓設備，并將音頻和視頻信號發送至整個房間、房屋另一側或大廳內的教室。發射器采用遠程供電，因此壁板幾乎可安裝在任何位置。
只需一條電纜 - 使用一條雙絞線電纜發送以太網信號和電源
多格式模擬接口和 HDMI 接口 – 支持傳統模擬信號 - RGBHV、分量、S-視頻和混合，以及數字 HDMI/HDCP、DisplayPort++ 和 DVI 信號
可將 HDMI 信號發送 100 米遠 – 使 HDMI 信號的可達距離遠超普通 HDMI 布線的能力。
標準雙絞線電纜—利用具有成本效益的雙絞線，節省安裝所需的時間和精力，請參見《Cabling for Success with DXLink》白皮書以了解更多詳情。
啟用 DXLink 電源* - 與配備 DXLink 輸入端的 Enova DGX 或 DVX 系統、PS-POE-AT-TC (FG423-84) 或 PDXL-2 (FG1090-170) 配合使用提供遠程定位 DXLink 電源（需安裝 1.2.40 或更高版本的固件）
DXLink 直連 - 從 PS-POE-AT-TC 或 PDXL-2 接收 DXLink 電源*時，DXLink 壁板可直連 DXLink 接收器形成點對點解決方案。
*必須以下列其中一種 DXLink Power 供電設備提供電源：Enova DGX 8/16/32/64 數字媒體切換器（裝有 DXLink 雙絞線輸入板）；兼容的 Enova DVX 一體化演示切換器（3155HD、3156HD 或 2155HD）；PS-POE-AT-TC高功率以太網電源供電器或 PDXL-2 DXLink 控制器電源。AMX 僅支持使用經核準的 DXLink 電源解決方案。其他第三方電源或非兼容標準以太網供電解決方案可能會導致 DXLink 設備損壞。
尺寸（高寬厚） | 4 11/16" x 6" x 1 5/16" (11.90 cm x 15.20 cm x 3.33 cm) |
雙絞線類型和長度 | 屏蔽式 Cat6，Cat6A 和 Cat7；長達 328 ft (100 m) |
USB (HID) | (1) USB 迷你 A/B 型連接器（“HOST”）；與 Enova DGX 數字媒體切換器配合使用 |
前連接器 | HDMI 輸入：HDMI A 型母頭；模擬視頻輸入：HD-15；模擬立體聲輸入：3.5mm 迷你立體聲插孔；配置界面：USB 迷你 B 連接器；USB (HID)：USB 迷你 B 連接器 |
后連接器 | DXLink 輸出：RJ-46 |
HDMI | 兼容格式：HDMI, HDCP, DVI；數據速率：4.95 Gbps / 6.75 Gbps |
HDMI 支持 | 漸進分辨率支持：480p 至 1920x1200 @ 60 Hz；交錯分辨率支持：480i, 576i, 1080i；3D 格式支持：是 |
HDMI 音頻 | 音頻解析度：16 位至 24 位；音頻采樣率：32 kHz, 44.1 kHz, 48 kHz, 96 kHz, 192kHz |
HDCP 和 DDC/EDID | HDCP：支持 AMX HDCP InstaGate Pro 技術。搭配 AMX 數字媒體切換器使用時，每個輸出的關鍵支持 可達 16 個信宿，獨立于信源設備；DDC/EDID 支持：點對點模式下的 EDID 通過信宿設備傳遞 |
兼容模擬視頻的格式 | RGBHV，RGBs，RGsB，YPbPr (HDTV)，Y/c (S-Video)，C（復合） |
模擬視頻分辨率支持 | 漸進分辨率支持：480p 至 1920x1200 @ 60 Hz；交錯分辨率支持：480i, 576i, 1080i |
音頻（模擬和數字 S/PDIF） | S/PDIF 音頻格式支持：Dolby Digital，DTS，2 通道 L-PCM，Dolby Digital 和 DTS 支持 48kHz，5.1 聲道；S/PDIF 解析度：16 至 24 位 |
