AVB-RAC-REL8
8路強電繼電器
【 概述 】
AVB-RAC-REL8 智能繼電器控制箱可采用 RS485控制各路繼電器開關, 操作簡便、功能強大、運行穩定。其控制方式靈活, 可通過低壓繼電器作觸點控制、RS485, 也可以通過撥碼開關直接手動操作繼電器的開關。
【 特點】
1、整機配置8 個大電流繼電器，允許強電以及弱電方式的輸入輸出，
電流值15A。
2、采用大型的環保接線端子。
3、MCU控制，真正智能化設計，具有多種控制方式和控制接口。
直接控制方式有：手動按鍵。
外部接口控制方式： 標準RS485串口控制
4、具有更靈活的級聯工作方式。
5、可反饋每路通道的狀態。
6、19英寸，1U標準機箱。黑色金屬包裝。
【 規格 】
工作電壓：DC12V供電，工作電流1A
50A繼電器輸出回路：8路
每路額定功率：10A
自身功耗：<2W
安裝方式：嵌墻式安裝或19寸標準機架安裝
外形尺寸：400H×180W×45D（mm）
重量：3kg 控制方式：RS485協議控制

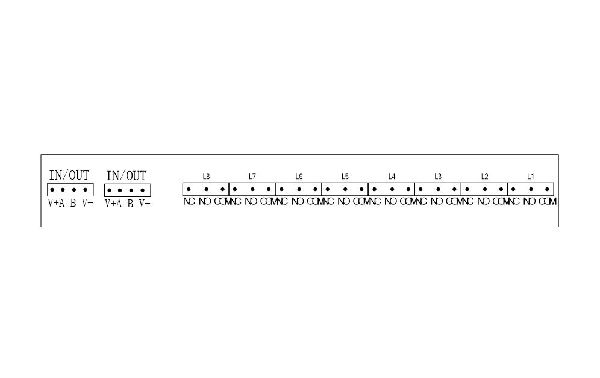

【 接口 】
1）IN/OUT接口：
V+:直流12v的正極.
A:485+
B:485-
V-:直流12v的負極
兩個IN/OUT接口在設備內部是互通的，方便用戶級聯時使用。
2）L1-L8接口
L1-L8可以根據需求接需要控制的負載。
NC:為繼電器的常閉
NO：為繼電器的常開
COM：為繼電器的公共端。
注：繼電器通斷狀態，亮為繼電器導通（COM與NO連接，與NC斷開），滅為繼電器關閉（COM與NO斷開，與NC連接），在設備上電后，LED燈顯示的為設備ID.
