GT系列8路燈光總線集線器
AVB-ABS
【 產品介紹 】
AVB-ABS是RS232與X-Link之間的雙向接口的轉換器、應用于主控機之間,主控機與單片機或外設之間構成點到點,點到多點遠程多機通訊網絡,實現多機應答通訊,有8路獨立X-Link通訊接口,可供外接的電器遠程通信控制。
【 產品特點】
1. 標準RS232的DB9接口。
2. RS232和X-Link采用隔離電源模塊,光藕通訊,相互獨立,互不干擾。
3. 8路獨立通訊接口,運用方便靈活。
【 產品參數 】
工作電壓:DC12V
自身功耗:<2W
安裝方式:35mm導軌或墻壁固定式安裝
外形尺寸:144×92×68.6mm(L×W×D)

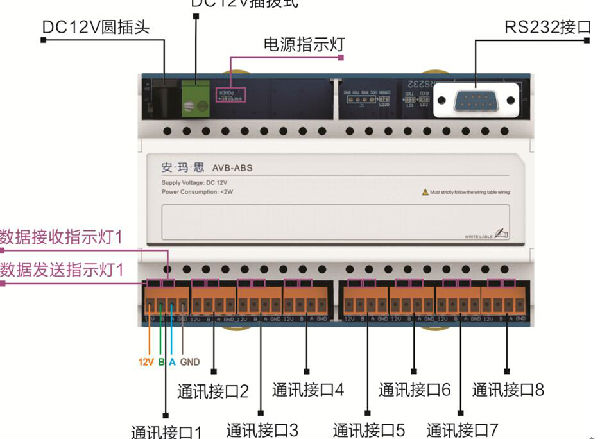

【 接口說明 】

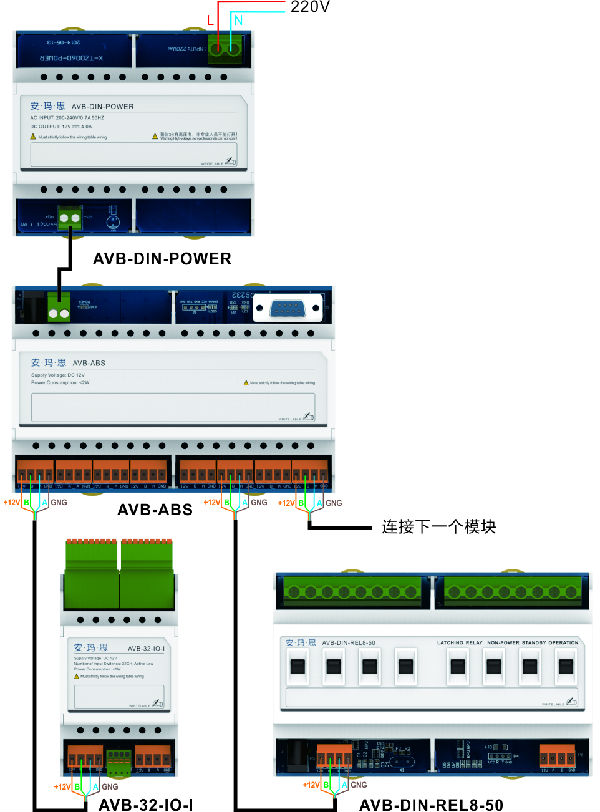

【 接線說明 】

【 安裝說明 】
安裝圖:

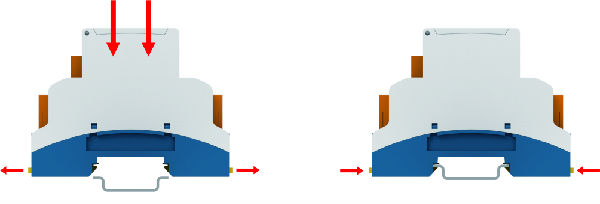

模塊被設計暗轉在標準的35mm寬DIN導軌上。安裝時,只需將模塊正對導軌輕輕壓下,卡扣自動鎖定即安裝到位。
拆卸圖:

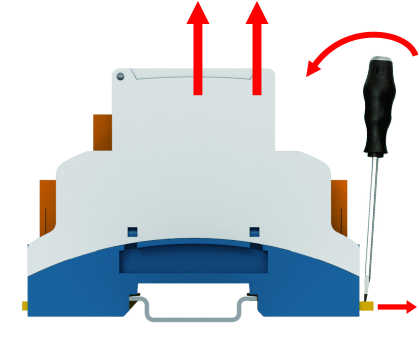

用螺絲刀插至卡扣的位置,撥動螺絲刀使得卡扣脫離導軌,輕輕向上取出模塊盒即可與導軌分離,請參照以上受阻力圖。
【 注意事項 】
1、本產品工作電壓為DC12V,由總線集線器電源供電。
2、輸入端與輸出端的電壓為AC220V或以下的電壓,交流電、直流電皆可。
3、接線時各回路不得相互短接,慎防引起短路。
4、 引出線應按照正規安瑪思認證工程商所提供的圖紙正確接線。注意做好線纜的緊固工作,慎防線路接觸不良而導致系統故障。
5.安裝過程應注意防震、防潮、遠離熱源、腐蝕性液體及氣體、遠離強電、強磁場,切勿
用強外力擠壓碰撞。
為確保設備可靠使用,請在安裝、使用和維護時,遵守以下事項:
◇◆請勿在以下場合使用本系統產品:有灰塵、油煙、導電性塵埃、腐蝕性氣體、可燃性氣體的場合;暴露于高溫、強光照射、結露、風雨的場合;有振動、沖擊、強電磁干擾的場合。電擊、火災、誤操作等也會導致產品損壞和加劇老化;
◇◆在進行設備安裝接線時,請務必按照設備接線說明正確接線,若有不明白之處請及時與相關技術人員聯系,切勿隨意接線;
◇◆請勿拆卸設備,避免損壞內部電氣元件;
◇◆對于在干擾嚴重的應用場合,通迅線路電纜應選用屏蔽線,強電線與信號通迅線必須分離,以提高系統的抗干擾性能,
◇◆必須將外部電源全部切斷后,才能進行安裝、接線等操作,否則可能引起觸電或設備損壞;
◇◆安裝和接線必須牢固可靠,各接線端子要確保螺絲擰緊,接觸不良可能導致系統運行異常;或?qū)е略O(shè)備損壞
◇◆請務必在對設備充分了解使用并確認安全后,再進行程序的變更、調試、等操作。
